◆ 特点
强激光耐受：
无胶贴合，避免传统胶合剂在强激光下的损伤风险；
合成石英材质，具备优异的光学均匀性和热稳定性，适合紫外到近红外波段（257 nm~1064 nm）强激光应用；
高损伤阈值：针对不同波长优化设计，部分型号激光损伤阈值可达 7 J/cm²（10 ns 脉冲，20 Hz 重复频率）。
高效偏振分离：P光透过率＞97%。
低损耗：透光面镀多层电介质防反射膜，光量损失小。
高消光比：透过消光比达 Ts:Tp=1:1000，偏振纯度高。
立方体结构：垂直入射时出射光轴无平移，确保光束传输稳定性。
◆ 通用规格
材料 | 合成石英 |
镀膜 | 斜面：多层电介质膜；侧面4面：防反射膜 |
入射角度 | 0° |
基板面精度 | λ /4 |
平行度 | ＜10' |
P光透过率 | ＞97% |
透过消光比 | Ts : Tp =1 : 1000 |
表面质量 | 20-10 |
有效直径 | 外形尺寸85%的正方形内切圆 |
◆ 应用领域
强激光系统偏振控制：高功率激光加工（切割 / 焊接）、激光雷达等系统中，分离或合成 P/S 偏光，实现能量分配或光路切换。
精密光学测量：干涉仪、椭偏仪等设备中，作为偏振分光元件，确保光束偏振态的纯净度，提升测量精度。
非线性光学转换：配合倍频晶体使用，分离基频光与谐波，或在多波长激光系统中实现偏振复用。
◇ 光波长匹配：依据实际使用的激光波长选择对应型号。提供紫外 / 深紫外波段（257 nm~343 nm）和可见光 / 近红外波段（355 nm~1064 nm）适用的产品。
◇ 尺寸要求：提供 4 种立方体边长：10 mm、12.7 mm、15 mm、20 mm，对应有效直径分别为 8.5 mm、10.7 mm、12.7 mm、17 mm，需确保入射光束尺寸不超过有效直径。
◇ 激光损伤阈值考量：预估入射激光的能量密度，确保所选反射镜的激光损伤阈值高于该能量密度。如脉冲能量较高的激光应用场景，选择具有较高激光损伤阈值的反射镜，避免反射镜被激光损坏。
◇ 入射面标识：必须从标有 “○记号” 的侧面入射，否则透过率和消光比会下降。
◇ 能量密度控制：避免使用透镜 / 凹面镜汇聚后的高能量密度光束（易超过损伤阈值），需提前计算实际作用于元件表面的能量密度。
◇ 非工作波长：用于设计波长外的波段时，偏振性能（透过率、消光比）会显著变差，需提前验证。
◇ 色散与像差：基板厚度较大，汇聚 / 发散光束使用时会引入色差和球差，建议用于准直光束场景。
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 10 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 257 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 1.4 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 12.7 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 257 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 1.4 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 15 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 257 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 1.4 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 20 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 257 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 1.4 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
| 光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 10 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |

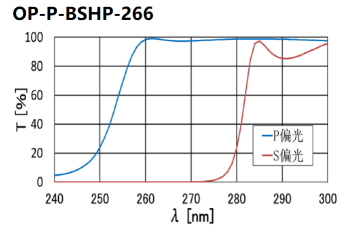

工作波长 | 266 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 1.4 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 12.7 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 266 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 1.4 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
| 光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 15 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 266 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 1.4 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 20 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 266 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 1.4 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 266 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 1.4 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 266 nm | 平行度 | <10' |
表面质量 | 40/20 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 1.4 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 10 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 343 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 12.7 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 343 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 15 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 343 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 20 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 343 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |

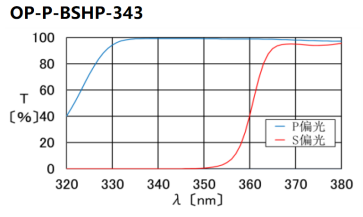

工作波长 | 343 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 343 nm | 平行度 | <10' |
表面质量 | 40/20 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 10 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |

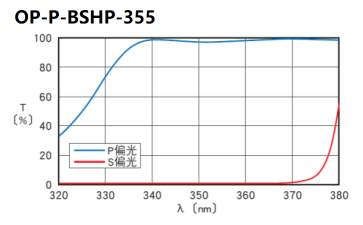

工作波长 | 355 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 12.7 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 355 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 15 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 355 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 20 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 355 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 355 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 355 nm | 平行度 | <10' |
表面质量 | 40/20 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 2 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 10 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |

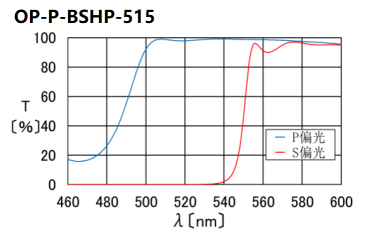

工作波长 | 515 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 12.7 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 515 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 15 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 515 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 20 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 515 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 515 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 515 nm | 平行度 | <10' |
表面质量 | 40/20 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 10 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |

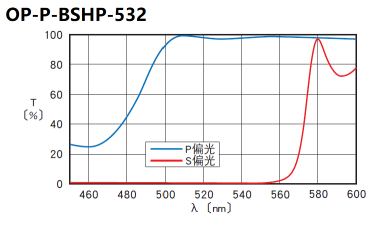

工作波长 | 532 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 12.7 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 532 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 15 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 532 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 20 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 532 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 532 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 532 nm | 平行度 | <10' |
表面质量 | 40/20 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 5 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 10 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |

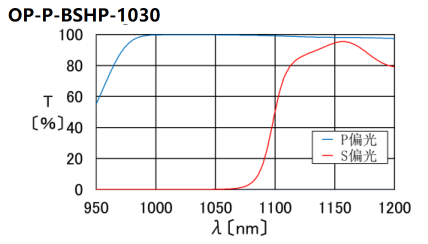

工作波长 | 1030 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 12.7 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 1030 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 15 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 1030 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 20 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 1030 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 1030 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 1030 nm | 平行度 | <10' |
表面质量 | 40/20 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 10 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |

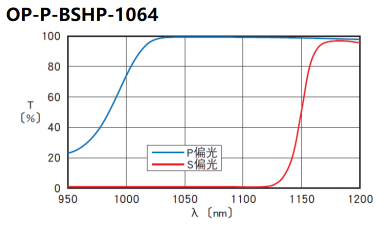

工作波长 | 1064 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 12.7 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 1064 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 15 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 1064 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 20 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 1064 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
光学元件材质 | 合成石英 | 有效直径 | 外形尺寸85%的正方形内切圆 |
尺寸(L=W=T) | 25.4 mm | 尺寸公差 | ±0.25 mm |
消光比(Tp:Ts) | 1000:1 | P偏光透过率 | >97% |
S偏光反射率 | >97% | 入射角度 | 0° |
工作波长 | 1064 nm | 平行度 | <10' |
表面质量 | 20/10 | 基板面型精度 | λ/4(@633 nm) |
镀膜 | 斜面：多层电介质膜； 侧面4面： 防反射膜 | ||
激光损伤阈值* | 7 J/cm²(*入射角0°，激光脉冲宽度10 ns，重复频率20 Hz) | ||
